電化鋁燙印已成為煙包后加工的一種重要生產工藝。目前，大部分煙包印刷企業所用的燙金機仍為單張紙平壓平燙金機，在燙印生產中，操作人員常常被電化鋁互壓問題所困擾不已。

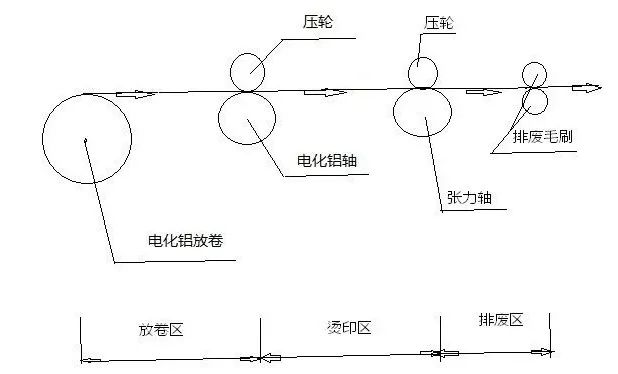

圖1所示為電化鋁在燙金機中的運行軌跡，造成電化鋁壓茬的原因主要在放卷區和燙印區，本文將逐一分析。

圖1

在放卷區，主要有6方面的原因會造成電化鋁壓茬。

電化鋁的跳步由燙印系統控制的伺服電機驅動，如果系統的驅動器、伺服電機、伺服電機到電化鋁軸的傳動機構出了問題，電化鋁跳步就會不正常，造成電化鋁的壓茬現象。

操作人員可通過如下手段初步判斷是否設備出現問題：

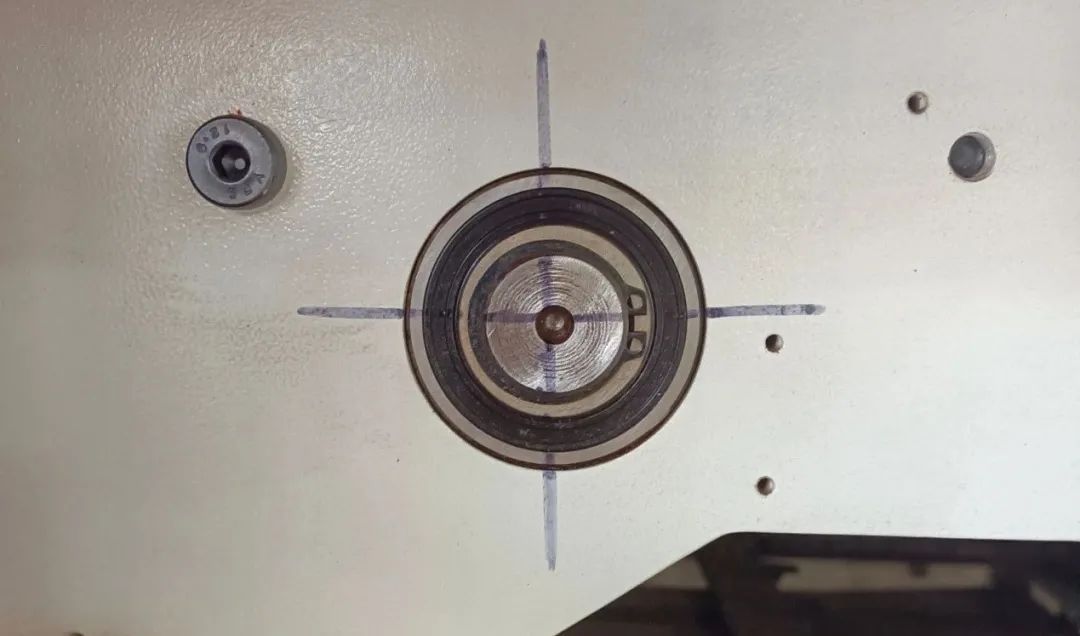

圖2

如果參數測量不準確、對燙印軟件的參數理解錯誤，就會輸入錯誤的參數，便會得出錯誤的跳步，用于實際生產中，電化鋁跳步就會不正常，造成電化鋁壓茬現象。

主要有兩個原因。

(1)如圖3，電化鋁通過壓輪壓在電化鋁軸上，如果壓輪彈簧壓力F不夠，電化鋁軸產生的牽引力F0太小，電化鋁的輸送就會出現誤差，電化鋁的實際跳步就會小于燙印軟件所給出的跳步值，造成電化鋁壓茬現象。

圖3

(2)壓輪膠皮硬度不夠，也不能產生足夠的牽引力F0，從而產生電化鋁壓茬現象。另外，在壓輪彈簧的壓力下，壓輪便會和電化鋁軸形成如圖4所示一個包角，這時電化鋁軸和壓輪的轉動速度就會產生誤差，電化鋁的實際跳步和燙印軟件所給出的跳步值也就會產生誤差，從而造成電化鋁壓茬現象。

圖4

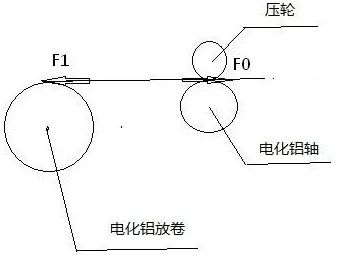

電化鋁的放卷張力對電化鋁的實際跳步會產生很大影響，如圖5所示，當電化鋁軸牽引力F0小于放卷張力F1時，電化鋁的實際跳步就會小于燙印軟件所給出的跳步值，造成電化鋁壓茬現象；當電化鋁放卷張力F1太小，電化鋁會太松弛，電化鋁的輸送會產生波動，電化鋁的實際跳步就會大于燙印軟件所給出的跳步值，從而造成電化鋁壓茬現象。

圖5

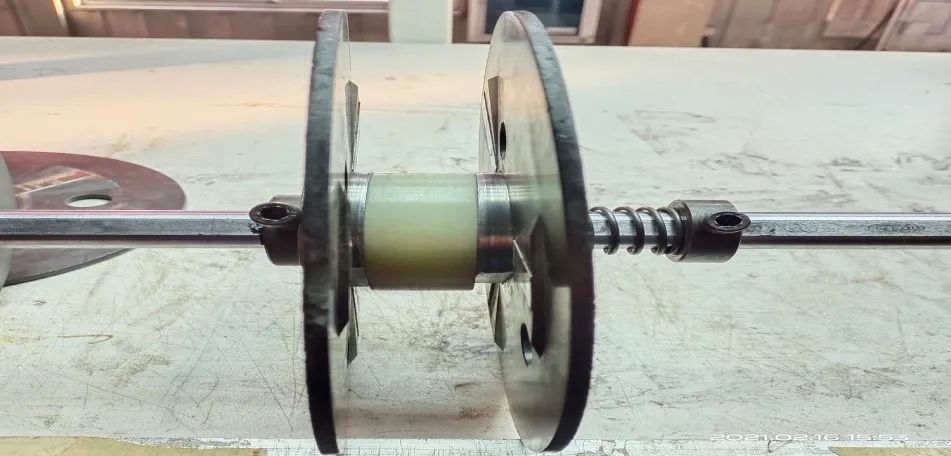

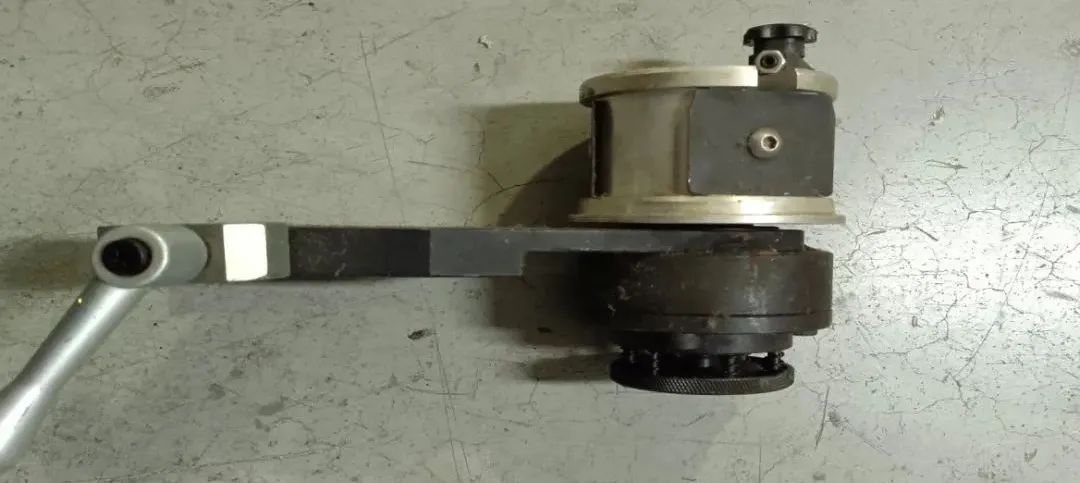

燙金機的放卷方式有夾板式和阻尼式自動放卷軸兩種，如圖6。夾板式放卷機構主要靠彈簧壓緊夾板，夾板和電化鋁側面產生摩擦力，從而產生放卷張力。這種放卷機構隨著電化鋁卷直徑的逐漸減小，阻力距也逐漸減小，放卷張力能夠自適應調整，放卷張力比較穩定。安裝電化鋁卷時，彈簧壓得太緊，電化鋁軸牽引力F0小于放卷張力F1，相反彈簧壓得太松，F(xiàn)1太小，電化鋁就會太松弛，這兩種情況都會產生電化鋁壓茬現象。

阻尼式自動放卷軸有一個放卷阻尼調整結構，這種放卷機構隨著電化鋁卷直徑的逐漸減小，阻力距保持不變，根據力學公式M=F×R，放卷張力會逐漸增大，當放卷張力F1大于電化鋁軸牽引力F0時，就會產生電化鋁壓茬現象，這時就要停機調整放卷阻尼。這種放卷機構更換電化鋁時比較方便，但放卷張力變化很大且占用一定的生產空間，使用時有一定的局限性。

圖6

卷芯材質主要為紙質，要有一定的硬度，不易變形且保持一定的壁厚和圓度，卷芯兩端面要和電化鋁卷兩側面平齊，確保紙芯在電化鋁放卷時，能自由轉動。如果不能保證上面這些，就容易產生電化鋁壓茬現象。

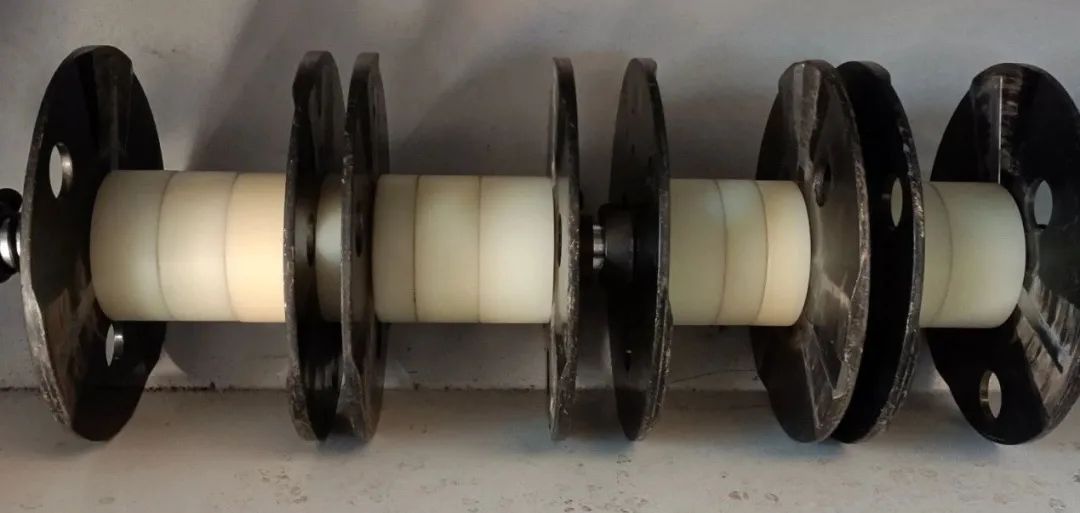

卷芯直徑尺寸主要有1吋和3吋兩種。在放卷時，3吋紙芯的電化鋁卷兩端懸臂支撐在夾板兩端，轉動極不穩定，可以在紙芯內再套一個外徑為3吋、內徑為1吋的尼龍芯，起到輔助支撐的作用，這樣能有效避免電化鋁壓茬現象，如圖7所示。

圖7

1吋紙芯的電化鋁卷每卷鋁箔的長度可以卷得更多些，但也有一定的局限性，在電化鋁卷放卷的末尾階段，由于卷徑變得很小，對于大的跳步，鋁卷需要轉很多圈才能滿足跳步的要求，況且1吋紙芯壁很薄，不能和夾板形成有效的摩擦面，放卷張力極不穩定，這些都是形成電化鋁壓茬的因素。

有時因生產需要，在同一根電化鋁軸上需要安排牽引多根電化鋁，當這些電化鋁放卷張力之和超過伺服電機的負荷時，電化鋁壓茬現象就會產生。

在燙印區，造成電化鋁壓茬的原因主要有兩方面。

(1)在燙印區，電化鋁的張力主要靠張力軸保證。實際生產中，不同跳步的電化鋁在從燙印區出來后由同一根張力軸牽引，機器給定的張力軸的轉速是根據跳步最大的電化鋁決定的，這樣不同跳步的電化鋁之間的張力就會互相影響，給電化鋁張力的穩定帶來挑戰。

如圖8所示，壓輪1的電化鋁是一個大跳步，壓輪2的電化鋁是一個小跳步，如果F1和F2調整不當，這兩根電化鋁都可能產生壓茬現象。若F1、F2都調得很大，因張力軸的轉速是由壓輪1電化鋁的大跳步?jīng)Q定的，在這樣的轉速下，壓輪2小跳步電化鋁的張力受影響增加很大，電化鋁就有可能產生壓茬現象。同樣，在小跳步壓輪2電化鋁的干擾下，張力軸的轉速減慢，大跳步壓輪1電化鋁張力就會變小，甚至有可能沒有張力，非常松弛，壓輪1電化鋁就會產生壓茬現象。同理也可得出，F(xiàn)1、F2不同的調整配合下其他的情況。

圖8

(2)在電化鋁輸送過程中，電化鋁會在燙印區的很多接觸部位留下臟污，這些臟污會黏住電化鋁，給鋁箔的輸送帶來阻力，嚴重時就會產生電化鋁壓茬現象。

綜上所述，要想在燙印作業中，避免電化鋁壓茬，就要做到設備無故障、參數輸正確、跳步跳得準、收箔收得穩、臟污清干凈。
